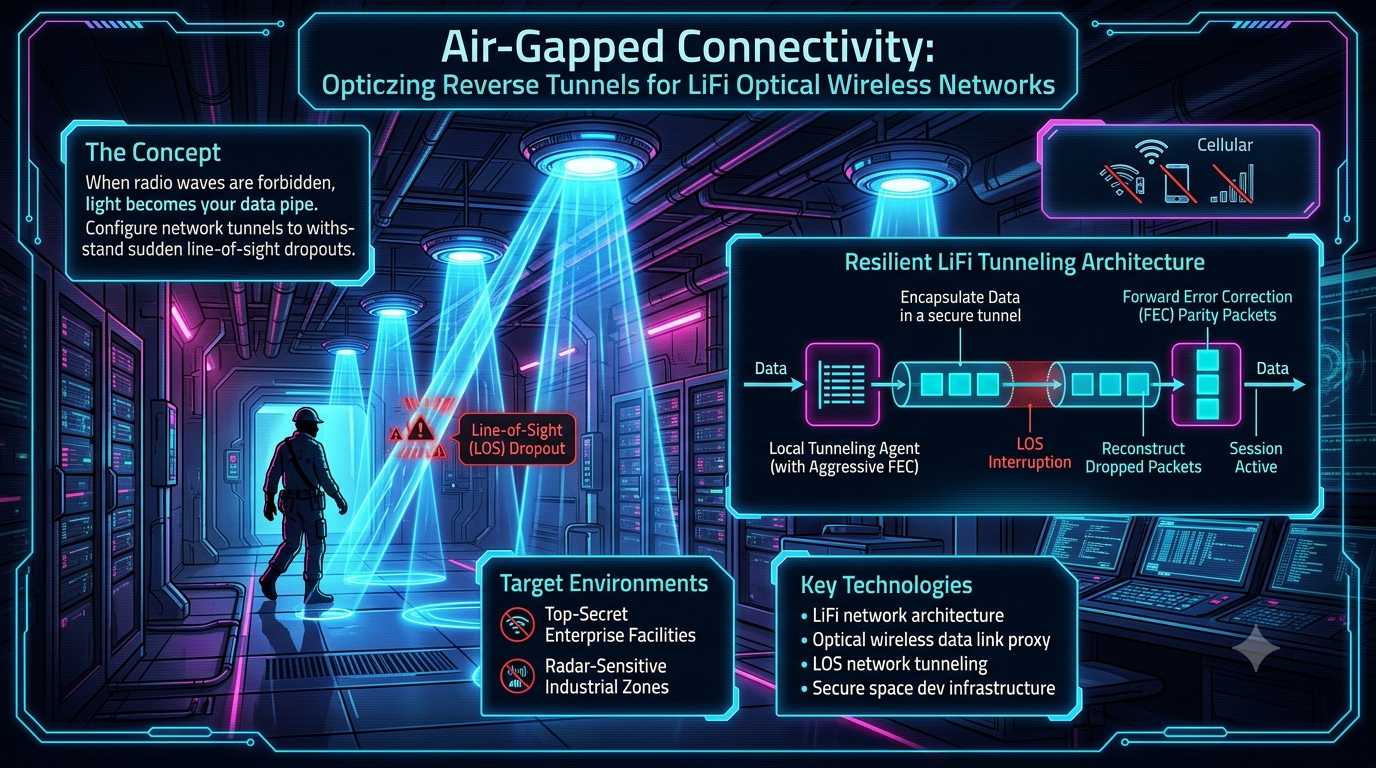

Air-Gapped Connectivity: Optimizing Reverse Tunnels for LiFi Optical Wireless Networks

Wenn Funkwellen verboten sind, wird Licht zum Datenkanal. Hier erfahren Sie, wie Sie Netzwerktunnel konfigurieren, um den einzigartigen physischen Beschränkungen und plötzlichen Sichtlinienausfällen bei Hochsicherheits-LiFi-Installationen standzuhalten.

In streng geheimen Unternehmensanlagen, SCADA-gesteuerten Industrieanlagen und radarempfindlichen Verteidigungsinfrastrukturen sind herkömmliche Radiofrequenz-Kommunikationen — wie Wi-Fi und Mobilfunknetze — strikt verboten. Ob aufgrund des Risikos von RF-Abhörmaßnahmen, katastrophaler elektromagnetischer Störungen (EMI) oder explosiver Atmosphären in petrochemischen Zonen, Ingenieure mussten lange auf physische Kupfer- oder Glasfaserkabel zurückgreifen.

Physisches Tethering lähmt dynamische Betriebsumgebungen, agile Entwicklungsinfrastrukturen und autonome Robotik. Hier kommen Light Fidelity (LiFi) und Optical Wireless Communication (OWC) ins Spiel. Seit der Standardisierung als IEEE 802.11bb im Juni 2023 arbeitet LiFi im nah-infraroten Wellenbereich von 800 nm bis 1.000 nm und erreicht eine Datenübertragung von 10 Mb/s bis 9,6 Gb/s am MAC-Datenzugangspunkt — ungefähr auf Augenhöhe mit Wi-Fi 6, das ebenfalls bei 9,6 Gb/s endet. Forscher haben Peak-Datenraten von über 224 Gbit/s in Laborexperimenten mit fortschrittlichen Wellenlängen-Division-Multiplexing-Konfigurationen demonstriert.

LiFi nutzt Festkörper-Lichtquellen — wie Vertical-Cavity Surface-Emitting Lasers (VCSELs) oder fortschrittliche LEDs — um Daten mit ultraschnellen Frequenzen zu modulieren, die für das menschliche Auge unsichtbar sind. Das Spektrum, in dem es arbeitet, ist groß, lizenzfrei und grundsätzlich außerhalb des Raums, in dem es eingesetzt wird, nicht nachweisbar: Photonen können keine festen Wände durchdringen.

Diese physische Sicherheits-Eigenschaft bringt jedoch eine schwere Schwachstelle auf der physischen Ebene mit sich: plötzliche Sichtlinien- (LoS) Netzwerk-Tunneling-Qualitätsverluste. Ein vorübergehendes Hindernis — ein vorbeigehender Arbeiter, ein autonomes Guided Vehicle (AGV), strukturelle Vibrationen — kann eine optische Verbindung sofort zerstören. Um sichere Entwicklungsumgebungen, Reverse SSH-Tunnel oder industrielle Telemetrie-Pipelines vor schwerwiegendem Paketverlust zu schützen, müssen Netzwerk-Infrastruktur-Ingenieure fortschrittliche Transport-Layer-Optimierungen in Kombination mit aggressivem Forward Error Correction (FEC) implementieren.

---

1. Die Anatomie einer LiFi-Netzwerkarchitektur

Der Aufbau eines resilienten LiFi-Netzwerks erfordert ein tiefgehendes Verständnis, wie optische Transceiver mit dem Netzwerk-Stack interagieren. Im Gegensatz zu herkömmlichen RF-Wellen, die sich um Hindernisse ausbreiten und strukturelle Grenzen durchdringen, ist LiFi überwiegend gerichtet und streng an Sichtlinien-Constraints gebunden. Obwohl diffuse Reflexionen an Wänden und Decken die Abdeckung in manchen Konfigurationen erweitern können, ist der primäre und höchstdurchsatzfähige Pfad stets die direkte LoS-Verbindung.

Der Standard: IEEE 802.11bb und der Weg zu 802.11bk/br

Der im Juni 2023 ratifizierte IEEE 802.11bb-Standard, entwickelt von einer Arbeitsgruppe unter Leitung von pureLiFi und Fraunhofer HHI, definiert PHY-Spezifikationen und Systemarchitektur für bidirektionales LiFi. Er arbeitet im 800–1.000 nm Nah-Infrarot-Band mit einer MAC-Schicht-Durchsatzgrenze von 9,6 Gb/s.

Seine Nachfolgestandards sind bereits in aktiver Entwicklung. IEEE 802.11bk-2025 (Enhanced Light Communications, oder ELC) erweitert den Standard in neue optische Bänder — 400 nm bis 600 nm im sichtbaren Bereich und 1.200 nm bis 1.600 nm im erweiterten Nah-Infrarot — fügt Wellenlängen-Division-Multiplexing (WDM) Unterstützung hinzu und führt Post-Quantum-Kryptographie (PQC) Algorithmen in das Sicherheitsmodell ein. Die IEEE 802.11br-Arbeitsgruppe, aktiv seit Mai 2025, baut darauf auf, um die Konnektivität mobiler Stationen mit Multi-Link-Betrieb zu verbessern und den Handover zwischen Attocells weiter zu optimieren.

Diese Entwicklungen sind keine akademischen Übungen. Stand April 2024 hat Vibrint (in Partnerschaft mit pureLiFi) Vibrint LiFi kommerziell veröffentlicht, eine zertifizierte kabellose Kommunikationsfähigkeit für klassifizierte Regierungsumgebungen. 2021 führte das US Army Europe and Africa Command die erste groß angelegte operative LiFi-Einführung durch — Tausende zertifizierte Einheiten in taktischen und strategischen Umgebungen — im Rahmen eines Multi-Millionen-Dollar-Vertrags mit pureLiFi unter Verwendung ihres Kitefin-Systems, das als das einzige LiFi-System gilt, das für den US-Armee-Einsatz zugelassen ist.

Transmitter- und Receiver-Dynamik

Die Standard-Optische-Wireless-Verbindung besteht aus einem digitalen-zu-optischen Sender und einem optisch-zu-digitalen Empfänger:

Der Downlink (Access Point): Kommerzielle oder gehärtete LED/VCSEL-Leuchten werden mit ultraschnellen digitalen Modulations-Treibern nachgerüstet. Fortgeschrittene Systeme nutzen unabhängig ansprechbare VCSEL-Arrays, die schmale optische Strahlen in Nanosekunden-Intervallen steuern können, um räumliches Multiplexing in verschiedenen Abdeckungszonen zu ermöglichen.

Der Uplink (Client-Endpunkt): Der Endpunkt endet in einem hochsensitiven Photodetektor (PD), typischerweise einer Avalanche-Photodiode (APD) oder PIN-Photodiode. Der PD erfasst strukturelle Schwankungen in der Lichtintensität und leitet sie durch einen Transimpedanzverstärker (TIA) und einen Analog-Digital-Wandler (ADC), um die digitalen Basissignaldaten zu extrahieren.

Das Problem: Attocells und der Binary Erasure Channel

Zur Abdeckung einer Anlage setzen Ingenieure kleine, störungsfreie optische Zellen ein, sogenannte attocells. Aufgrund der Begrenzung des Sichtfelds (FOV) des Photodetektors bleibt ein Client-Gerät nur verbunden, solange es sich innerhalb des Lichtkegels eines bestimmten Access Points befindet.

Dies führt zum binary erasure channel (BEC) — der entscheidenden Bedrohungsvektor für aktive Netzwerk-Tunnel in LiFi-Umgebungen. Im Gegensatz zu RF, das bei Entfernung eine allmähliche Signalverschlechterung erfährt, erleidet eine optische Verbindung einen plötzlichen Ausfall. Wenn ein Objekt den optischen Pfad blockiert, sinkt das Signal-Rausch-Verhältnis (SNR) in Mikrosekunden auf null. Standard TCP-Tunnel, die DevOps-Daten oder industrielle Telemetrie weiterleiten, interpretieren dies als schwere Netzwerkkonfusion, was zu Staus führt — mit den im nächsten Abschnitt beschriebenen Konsequenzen.

---

2. Warum traditionelle Tunneling-Protokolle bei Lichtverbindungen zusammenbrechen

Standard-Remote-Access-Frameworks in Unternehmen — OpenVPN (TCP-Modus), herkömmliche SSH-Tunnel oder WireGuard über native UDP — gehen implizit davon aus, dass das physische Medium inhärent beständig ist, auch bei variabler Latenz oder geringfügigem Paketverlust. Bei den plötzlichen Paketverlusten des LiFi-Systems zeigen diese Protokolle jedoch terminale Fehler.

Die TCP-Congestion-Collapse-Falle

Wenn ein Reverse-Tunnel über TCP aufgebaut wird, basiert er auf einem strengen, zustandsbehafteten Bestätigungsmechanismus, der mit Burst-Erasure unvereinbar ist. Wenn ein TCP-Sender kein ACK erhält und ein Retransmission-Timeout (RTO) auslöst, folgt das Protokoll RFC 5681:

1. ssthresh wird auf die Hälfte des aktuellen Congestion Window gesetzt.
2. cwnd wird auf 1 MSS (Maximum Segment Size) zurückgesetzt.
3. Der Sender kehrt in die Slow-Start-Phase zurück, wächst cwnd exponentiell von 1 bis ssthresh, dann linear.

Praktische Konsequenz: Wenn ein physisches Objekt einen LiFi-Strahl für mehrere Hundert Millisekunden unterbricht, werden Dutzende aufeinanderfolgende Pakete gleichzeitig zerstört. Der Empfänger erkennt die Lücke, stoppt die Weiterleitung an die Anwendungsebene und puffert eingehende Pakete. Der Sender, der keine ACKs erhält, erlebt RTO und reduziert cwnd auf das Minimum. Sobald Sichtlinie wiederhergestellt ist, erholt sich der Tunnel nicht sofort — er muss das Slow-Start durchlaufen und die Durchsatzrate schrittweise wieder aufbauen. Während dieser Erholungsphase erleben Anwendungen erhebliche Latenz- und Durchsatzverluste. Dies ist Head-of-Line (HoL) Blocking in seiner zerstörerischsten Form.

Dies ist keine reine Theorie. Forschungen zu TCP über erasure-heavy channels zeigen, dass Burst-Paketverluste dazu führen, dass der Sender mindestens eine Sekunde lang timeoutet, bei Implementierungen mit TCP Tahoe und Reno. Selbst TCP SACK — das die Wiederherstellungszeit durch selektives Bestätigen von Out-of-Order-Daten verkürzen soll — kann ohne Pipeline-Drain scheitern, wenn mehrere Pakete gleichzeitig verloren gehen.

WireGuard und der stille Timeout

WireGuard arbeitet über UDP (Standardport 51820) und vermeidet HoL-Blocking auf der äußeren Kapselungsebene, was ein echter Vorteil ist. Es kann jedoch Burst-Verlust im inneren TCP-Stream nicht beheben. Sein zweiter Fehlermodus ist subtil.

Die offizielle Dokumentation von WireGuard empfiehlt einen PersistentKeepalive-Wert von 25 Sekunden — ein sinnvoller Intervall, um NAT-Mappings bei den meisten Firewall-Implementierungen aktiv zu halten. Das Paket ist klein: 32 Byte WireGuard-Payload (16 Byte Header plus 16 Byte Poly1305-Tag), also etwa 60 Byte auf der Leitung bei IPv4. Wenn WireGuard zwischen den Keepalive-Intervallen völlig still ist, kann eine Firewall oder NAT-Gerät die UDP-Session-Mappe löschen. Wenn ein LoS-Ausfall bei LiFi genau mit dem Keepalive-Fenster zusammenfällt — oder länger dauert —, kann der NAT-Status des Tunnels entkoppelt werden, was eine externe Tunnel-Rekonstruktion erfordert.

Mobilfunk-NAT-Geräte haben Timeout-Werte von bis zu 30 Sekunden beobachtet, was das Standard-Intervall von 25 Sekunden ohne sorgfältige Feinabstimmung in eingeschränkten Umgebungen unzureichend macht.

---

3. Gestaltung eines resilienten Transport-Layers: Proaktive vs. Reaktive Wiederherstellung

Das Aufrechterhalten hochverfügbarer Tunnel über LiFi-Infrastruktur erfordert eine Dual-Strategy-Architektur, die Link-Ausfälle sowohl reaktiv (Neusendung) als auch proaktiv (vorausschauende Redundanz) adressiert.

Metrik	Traditionelle VPN-Tunnel (TCP-SSH / OpenVPN)	Resiliente optische Tunnel (QUIC + FEC)
Primärer Transport	TCP (zustandsbehaftet, linear)	UDP / QUIC (verbindungslos, Multi-Stream)
Erasure-Recovery	Reaktives ARQ (Neusendung bei Verlust)	Proaktive Block-Erasure-Codierung (FEC)
Reaktion bei Burst-Ausfall	Kollaps des Congestion Windows; Slow-Start	Paritäts-Paket-Rekonstruktion; kein RTT-Delay
Head-of-line blocking	Kritisch; alle Streams bei Verlust blockiert	Kein; unabhängige Stream-Isolation
Verbindungs-Identität	IP-4-Tupel gebunden	Kryptografische Connection ID (QUIC RFC 9000)
Keepalive-Overhead	Hoch; häufige TCP-Keepalives	Gering; CID überlebt Pfadwechsel

ARQ vs. FEC: Eine Philosophie des Verlusts

Standardnetzwerke setzen auf Automatic Repeat reQuest (ARQ): Der Empfänger erkennt fehlende Daten und bittet den Sender um Neusendung. ARQ ist grundsätzlich reaktiv — es dauert mindestens eine RTT, bis eine Wiederherstellung beginnt. Über LiFi, wo ein LoS-Ausfall den Link für Hundert Millisekunden stilllegen kann, ist ARQ eine verlierende Strategie. Bis der Verlust erkannt, die Neusendung angefordert und die Daten empfangen sind, können Puffer bereits erschöpft sein oder Anwendungen Timeouts auslösen.

Resiliente LiFi-Tunnel setzen auf Forward Error Correction (FEC): Der Sender fügt mathematische Redundanz in den Datenstrom ein, bevor die Übertragung erfolgt, ohne zu wissen, was verloren geht. Bei Burst-Paketverlusten rekonstruiert der Empfänger die fehlenden Daten lokal anhand der Paritätsinformationen — ohne RTT-Verzögerung und ohne Neusendungsanfragen.

Warum QUIC einen idealen Träger darstellt

RFC 9000, veröffentlicht im Mai 2021, definiert das QUIC-Transportprotokoll und bietet mehrere Eigenschaften, die es besonders geeignet für LiFi-Tunnel machen:

Verbindungsmigration: QUIC-Verbindungen sind nicht strikt an einen einzelnen Netzwerkpfad gebunden. Verbindungsmigration nutzt Connection IDs (CIDs), um Verbindungen auf einen neuen Pfad zu übertragen. Das bedeutet, ein QUIC-Tunnel kann einen LiFi-Attocell-Handover überleben — wenn ein mobiles Gerät von einer optischen Zelle zur nächsten wechselt — ohne die Verbindung abzubrechen, vorausgesetzt, die FEC-Schicht überbrückt die Übergangszeit.

Unabhängiges Multiplexing von Streams: Im Gegensatz zu TCP, das alle Daten in einem geordneten Byte-Stream serialisiert, isoliert QUIC mehrere logische Streams, sodass Paketverluste in einem Stream andere nicht blockieren. Ein verlorener Block bei einer Hintergrund-Dateisynchronisation verzögert keine laufende Telemetrie.

0-RTT-Verbindungseinrichtung: QUIC kann Verbindungen mit null RTT wieder aufnehmen, was die Wiederherstellungszeit nach schweren Ausfällen reduziert.

---

4. Implementierung von Paket-Level Forward Error Correction (FEC)

Um maximale Stabilität über einen Binary Erasure Channel zu erreichen, muss der Netzwerk-Tunnel auf Paket-Ebene Block- oder rateless Erasure Coding verwenden. Die beiden dominanten Ansätze sind Reed-Solomon-Blockcodes und Fountain Codes (RaptorQ).

Reed-Solomon (N, K) Block-Codierung

Reed-Solomon-Codes arbeiten mit einer (N, K)-Formulierung. Der Encoder nimmt K Original-Pakete und generiert N Gesamtpakete — K Quellpakete plus (N − K) mathematisch abgeleitete Paritäts-Pakete. Der Empfänger kann die ursprünglichen K Pakete aus beliebigen K empfangenen Paketen rekonstruieren, unabhängig davon, welche verloren gingen — solange der Verlust insgesamt nicht N − K übersteigt.

Die mathematische Grundlage basiert auf Operationen in endlichen Feldern (Galois-Feldern). Für einen (N, K)-Code konstruiert der Encoder eine Generator-Matrix G mit Vandermonde- oder Cauchy-Struktur über GF(2^q). Die Quelldaten-Vektor D wird mit dieser Matrix multipliziert:

Y = G · D

Wenn Pakete während eines LiFi-Ausfalls verloren gehen, erstellt der Empfänger eine modifizierte Matrix G’, indem er die Zeilen löscht, die den verlorenen Paketen entsprechen. Wenn mindestens K Pakete empfangen wurden, kann die Originaldaten exakt wiederhergestellt werden:

D = (G')⁻¹ · Y'

In der Praxis sind Reed-Solomon-Codes, die über GF(2^8) oder GF(2^16) arbeiten, üblich. Eine weit verbreitete Open-Source-Implementierung ist die klauspost/reedsolomon Go-Bibliothek — eine Portierung der Backblaze JavaReedSolomon-Bibliothek —, die mit SIMD-optimierten Galois-Feld-Arithmetik-Operationen Geschwindigkeiten von über 1 GB/s pro CPU-Kern erreicht. Der gleiche Erasure-Coding-Ansatz wird in Linux-Software-RAID verwendet und bei groß angelegtem verteiltem Speicher von Backblaze, Microsoft Azure und Facebook eingesetzt.

Ein (N=20, K=15)-Code fügt beispielsweise 5 Paritäts-Pakete pro 15-Paket-Block hinzu — etwa 33 % Overhead — und kann jeden Burst-Erasure von 5 Paketen innerhalb dieses Blocks ohne Neusendung überleben.

Die Begrenzung von Reed-Solomon mit festem Raten: Wenn der Verlust innerhalb eines Blocks (N − K) übersteigt, ist der gesamte Block nicht rekonstruierbar. Für hochgradig unvorhersehbare, lang andauernde LoS-Ausfälle ist ein anderer Ansatz notwendig.

Fountain Codes (RaptorQ) für beliebige Ausfälle

Rateless Fountain Codes, speziell RaptorQ (IETF RFC 6330, August 2011), beseitigen die feste Raten-Grenze. Ein Fountain-Code-Encoder wandelt K Quellpakete in einen nahezu unbegrenzten Strom von unterschiedlichen kodierten Symbolen um. Der Empfänger kann die vollständige ursprüngliche Nutzlast rekonstruieren, sobald er eine beliebige Kombination von kodierten Symbolen erhält, die etwas mehr als K beträgt — in den meisten Fällen reicht eine Menge genau K, in seltenen Fällen K + eine kleine Konstante.

Wesentlich ist, dass diese Rekonstruktion unabhängig davon ist, welche Pakete ankommen oder verloren gehen, und unabhängig von der Dauer der optischen Unterbrechung. Es gibt keine Blockgrenze, die eine lange Ausfallzeit unreparabel macht. Der primäre Overhead von RaptorQ ist gering: in fast allen Bedingungen liegt er bei höchstens 0,1 % über der Anzahl der Quelldaten.

RFC 6330 ist ein vollständig spezifiziertes FEC-Schema mit FEC-Encoding-ID 6. Open-Source-Implementierungen sind OpenRQ (Java, MIT-Lizenz) und die harmony-one/go-raptorq Go-Bindung. Für den produktiven Tunnelbetrieb integriert eine Anwendungsebene FEC-Wrapper beide Bibliotheken zwischen Socket und UDP/QUIC-Sendeweg.

---

5. Architekturguide: Aufbau eines gehärteten LiFi-Tunnel-Stacks

Die folgende Architektur kombiniert WireGuard (als verschlüsselter Tunnel-Kernel) mit einem User-Space-FEC-Wrapper (der Reed-Solomon oder RaptorQ auf der UDP-Ebene anwendet), um einen einsatzbereiten, blackout-resistenten Reverse-Tunnel für sichere Entwicklung und industrielle Umgebungen zu schaffen.

Schritt 1: Deployment des User-Space-FEC-Wrapper

Auf dem lokalen sicheren Client (der Maschine, die Daten über den LiFi-Uplink sendet), konfigurieren Sie den FEC-Proxy, um WireGuard’s UDP-Ausgabe abzufangen, Paritäts-Pakete einzuschleusen und den redundanten Stream an das entfernte optische Gateway weiterzuleiten:

# Aggressiven FEC-Tunnel-Wrapper initialisieren
# Modus: (N=20, K=15) — 15 Quellpakete + 5 Paritäts-Pakete (~33 % Overhead)
fec-tunnel-client --local-listen 127.0.0.1:9000 \
                  --remote-target 192.168.10.50:9000 \
                  --fec-k 15 --fec-n 20 \
                  --mtu 1280 --timeout 50

Das --mtu 1280-Flag berücksichtigt die zusätzlichen FEC-Block-Header, die an jedes UDP-Datagramm angehängt werden, um IP-Fragmentierung zu vermeiden. Das --timeout 50 (ms) legt das FEC-Block-Encodierungsfenster fest — wie lange der Encoder wartet, um K Quellpakete zu sammeln, bevor er einen vollständigen Block aussendet.

Schritt 2: Konfiguration von WireGuard über die FEC-Loopback

Leiten Sie WireGuard’s verschlüsselten UDP-Ausgang in den lokalen FEC-Loopback, anstatt direkt zum LiFi-Link. Reduzieren Sie die MTU von WireGuard auf 1200, um Fragmentierung nach FEC-Header-Injektion zu vermeiden. Verringern Sie PersistentKeepalive unter den Standardwert von 25 Sekunden, um die kürzeren NAT-Timeouts in gehärteten Firewalls in sicheren Anlagen zu überleben:

# /etc/wireguard/lifi-secure-tunnel.conf
[Interface]
PrivateKey = [CLIENT_PRIVATE_KEY_BASE64]
Address = 10.0.0.2/24
MTU = 1200
ListenPort = 51820

[Peer]
PublicKey = [GATEWAY_PUBLIC_KEY_BASE64]
# Leiten Sie den verschlüsselten WireGuard-UDP in den lokalen FEC-Wrapper
Endpoint = 127.0.0.1:9000
PersistentKeepalive = 10
AllowedIPs = 10.0.0.0/24

PersistentKeepalive = 10 sendet alle 10 Sekunden ein 60-Byte Keepalive-Paket — minimaler Bandbreitenverbrauch, um den Status durch aggressive Stateful-Firewalls auf SCIF-ähnlichen Infrastrukturen aufrechtzuerhalten.

Schritt 3: Serverseitiger FEC-Rekonstruktions-Engine

Auf dem empfangenden Gateway (direkt verbunden mit dem LiFi-Transceiver im sicheren Netzwerk), läuft eine passende FEC-Dekodierungs-Engine, die den Stream rekonstruiert und sauberes UDP an den lokalen WireGuard-Listener weitergibt:

# Serverseitige FEC-Rekonstruktions-Engine initialisieren
fec-tunnel-server --local-listen 192.168.10.50:9000 \
                  --remote-target 127.0.0.1:51820 \
                  --fec-k 15 --fec-n 20

Der vollständige Paketfluss durch den Stack:

[ Dev Machine ]
      |
      | (Anwendungstraffic)
      v
[ WireGuard tun0 Schnittstelle ]
      |
      | (ChaCha20-Poly1305 verschlüsseltes UDP im Loopback)
      v
[ User-Space FEC Proxy ]
      |
      | (RS-kodiertes UDP: 15 Daten + 5 Parität pro Block)
      v
[ LiFi Modulator Driver ]
      |
      | (Hochfrequenz-Infrarotpulse, 800–1000nm)
      ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
      [ PHYSISCHE Sichtlinie ]   <– Arbeiter kreuzt Strahl
      ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
      |
      | (unterbrochene Photonen; Decoder hält Block)
      v
[ Avalanche-Photodiode + TIA ]
      |
      | (rekonstruziertes analoges Signal)
      v
[ Server FEC Engine ]             <– Matrizeninversion rekonstruiert verlorene Pakete
      |
      | (sauberer UDP-Stream)
      v
[ WireGuard Gateway wg0 ]
      |
      v
[ Sicheres Zielnetzwerk ]

Wenn ein Ingenieur ein Docker-Image-Push oder Repository-Sync durchführt, absorbiert die FEC-Schicht den optischen Ausfall stillschweigend. WireGuard bemerkt keinen Paketverlust; sein Stau-Status bleibt unberührt.

---

6. Techniken zur Absicherung gegen Umweltfaktoren

Neben dem Sichtlinien-Ausfallproblem stehen LiFi-Installationen vor weiteren sekundären Umweltgefahren, die in einer Produktionskonfiguration adressiert werden müssen.

Umgebungslichtverschmutzung und Photodetektorsättigung

Ein primärer Fehlermechanismus eines Photodetektors ist die Sättigung durch externe Lichtquellen — Sonnenlicht durch Fenster, hochintensive Lichtbogen-Schweißblitze oder unzureichend gefilterte Deckenbeleuchtung. Wenn ein Photodetektor mit statischen Umweltscheinflüssen überschwemmt wird, wird sein dynamischer Bereich komprimiert, was zu hohen Bit-Fehler-Raten (BER) führt, unabhängig von der FEC-Konfiguration.

Zwei Gegenmaßnahmen werden in Kombination angewendet:

Optische Bandpass-Filterung: Schmalbandpassfilter (z.B. zentriert bei 850 nm mit ±20 nm Passband) werden auf die Empfangsöffnung montiert, um Photonen außerhalb der vorgesehenen Wellenlänge physisch zu blockieren. Dies kann die Umgebungs-Photonenflux um mehrere Größenordnungen reduzieren, bevor das Signal den TIA erreicht.

Modulationsschemata mit DC-Entkopplung: Manchester-Codierung und Pulse-Position-Modulation (PPM) halten die durchschnittliche optische Leistung konstant. Dadurch kann der Hochpassfilter des Empfängers die DC-Komponente des Umgebungslichts als Offset entfernen und die hochfrequente Datenmodulation isolieren. In der IEEE 802.11bb-Spezifikation nutzt der Baseband-Teil OFDM, angepasst für intensitätsmodulierte Direktdetektionskanäle (IM/DD), mit spezifischen Maßnahmen zur Steuerung des Peak-to-Average Power Ratio (PAPR), die in der Nachfolge 802.11bk explizit erweitert werden.

Dynamisches Jitter-Buffering

Wenn ein physisches Objekt den Rand eines optischen Strahls nur teilweise abschneidet, wird das Signal nicht sauber abgeschnitten — stattdessen kommt es zu schnellen Amplitudenfluktuationen, die erheblichen Jitter (variable Inter-Arrival-Verzögerung) verursachen. Wird dieser variable Verkehr direkt an empfindliche Anwendungen weitergeleitet, kann dies zu falschen Timeouts auf Anwendungsebene führen.

Ein dynamischer Jitter-Buffer, der am Ziel-Proxy im User-Space eingefügt wird, puffert unregelmäßige Paketankunfts-Bursts und gibt die Daten mit einer normalen, vorhersehbaren Rate an die virtuelle Netzwerkschnittstelle (tun/tap) weiter. Die richtige Dimensionierung des Puffers erfordert eine Profilierung der spezifischen LiFi-Hardware in der Einsatzumgebung; typische Werte für mittelmobiles industrielles Umfeld liegen bei 50–200 ms Pufferzeit.

Socket-Buffer-Tuning für die Wiederherstellung nach Blackouts

Wenn ein längerer LiFi-Ausfall beendet ist und der FEC-Dekoder den Pufferspeicher rekonstruiert, kommen gleichzeitig eine Reihe rekonstruierter Pakete an der WireGuard-Schnittstelle an. Ohne ausreichenden Kernel-Socket-Puffer werden Pakete auf Kernel-Ebene verworfen, bevor WireGuard sie verarbeiten kann — was die FEC-Investition zunichte macht. Unter Linux erhöhen Sie die Limits für UDP-Empfangspuffer:

# Erhöhen Sie das Limit für UDP-Socket-Empfangspuffer
sudo sysctl -w net.core.rmem_max=26214400
sudo sysctl -w net.core.rmem_default=262144

# Bei Systemstart anwenden
echo "net.core.rmem_max=26214400" | sudo tee -a /etc/sysctl.d/99-lifi-tunnel.conf
echo "net.core.rmem_default=262144" | sudo tee -a /etc/sysctl.d/99-lifi-tunnel.conf

---

7. Anwendungsfälle in der Praxis: Wo Lichtbasierte Routing-Methoden funktionieren

LiFi für sichere Konnektivität ist keine theoretische Abstraktion. Es ist in aktiven Einsätzen in mehreren kritischen Infrastruktursektoren.

SCADA und industrielle Fertigung

Moderne Industrieumgebungen — petrochemische Raffinerien, Hochspannungs-automatisierte Umspannwerke, explosionsgefährdete ATEX-Zonen — können RF-Wireless aufgrund von EMI-Risiken und RF-Arc-Gefahren bei Hochstrom-Induktionsmaschinen nicht sicher einsetzen. Ein optischer Wireless-Datenlink-Proxy, der overhead installiert wird, liefert Multi-Gigabit-Konnektivität zu autonomen Robotarmen und AGVs, ohne eine einzige Watt RF-Strahlung in die Umgebung einzuführen.

Fraunhofer IPMS, das seit über zwei Jahrzehnten aktive LiFi-Entwicklungsprogramme durchführt, stellt fest, dass ihre LiFi-Lösungen in diesen eingeschränkten industriellen Kontexten Wi-Fi und 5G in Bezug auf Latenz und Zuverlässigkeit übertreffen.

Hochsicherheitsregierungs- und Verteidigungsinfrastruktur

In SCIFs (Sensitive Compartmented Information Facilities) und militärischen Forschungsumgebungen stellen herkömmliche Funkwellen ein unakzeptables Abhörrisiko dar: Ein Gegner außerhalb des Perimeters kann Stray-RF-Emissionen mit hochgerichteten Antennen erfassen. Da sichtbares und nah-infrarotes Licht Standard-Bauteile nicht durchdringen, ist die physische Raumgrenze die absolute Signalgrenze.

Deshalb wurde das Kitefin-System von pureLiFi 2021 für den Einsatz bei US Army Europe and Africa Command ausgewählt — die erste groß angelegte LiFi-Einführung weltweit — und warum Intelligent Waves und Vibrint seitdem weitere LiFi-zertifizierte Lösungen für den US-Regierungs- und Sicherheitsmarkt bereitstellen. Die geringe Erkennungs- oder Abfangwahrscheinlichkeit, die nahezu null elektromagnetische Signatur und die inhärenten Nicht-Jammbarkeitseigenschaften erfüllen Anforderungen, die keine RF-Technologie in klassifizierten Umgebungen erfüllen kann.

Luft- und Raumfahrt sowie Avionikmontage

Während der Montage, Integration und Kalibrierung von Hochflughöhenflugzeugen, Satelliten und Guidance-Systemen müssen Testumgebungen frei von externen Funkübertragungen sein, um die Integrität der Flugsteuerung-EEPROMs zu bewahren und die Präzisionsradar-Kalibrierung nicht zu stören. LiFi-Tunnel ermöglichen es Testingenieuren, Firmware-Updates durchzuführen und Sensordaten in Echtzeit zu überwachen, ohne die Funkstille in elektromagnetisch kompatiblen Reinräumen zu verletzen. Die Luftfahrt- und Transportindustrie ist explizit als Stakeholder im aktiven IEEE 802.11br (ELC)-Arbeitsgruppe gelistet, was das Interesse an den nächsten Generationen von LiFi-MAC-Fähigkeiten unterstreicht.

---

8. Zusammenfassung: Navigieren an der optischen Grenze

Da LiFi sich von Nischenanwendungen im militärischen und Verteidigungsbereich hin zu einem standardisierten, interoperablen Ökosystem entwickelt, das auf IEEE 802.11bb (2023 ratifiziert) und seinen Nachfolgern 802.11bk und 802.11br (aktive Entwicklung 2024–2025) basiert, muss die Ingenieur-Community die Ausfallmodi auf Transportschicht verstehen — nicht nur die Marketingaussagen.

Der Kernpunkt: Die physische Sicherheit von LiFi ist außergewöhnlich, aber sie bringt eine Latenz- und Zuverlässigkeitsstrafe mit sich, die traditionelle zustandsbehaftete TCP-Tunnel bei auch nur kurzen Sichtlinienunterbrechungen zerstört. Die Lösung ist nicht schnellere Hardware — sondern eine korrekte Transportarchitektur.

Durch den Austausch legacy TCP-Tunnelkonfigurationen gegen verbindungslose UDP/QUIC-Träger, das Wrapping dieser Träger in vorausschauende mathematische Erasure Coding (Reed-Solomon für begrenzte, vorhersehbare Verluste; RaptorQ/RFC 6330 für unbegrenzte und unregelmäßige Ausfälle) und die Kombination des Stacks mit sorgfältiger Kernel-Socket-Puffer-Tuning und optischer Bandpass-Filterung auf Hardware-Ebene können Ingenieure Reverse-Tunnel bauen, die plötzliche Sichtlinien-Ausfälle ohne sichtbare Anwendungsausfälle absorbieren.

In den Hochsicherheitsnetzwerken von morgen könnten die Daten nur noch fragile Photonen sein. Mit der richtigen kryptografischen und mathematischen Unterstützung muss der Tunnel es nicht sein.

---

Changelog

• Standardreferenzen korrigiert: IEEE 802.11bb-Ratifizierung bestätigt im Juni 2023, MAC-Durchsatzbereich von 10 Mb/s bis 9,6 Gb/s (nicht eine flache „224 Gbps“-Systemleistung, die sich auf Lab-WDM-Forschung bezieht, nicht auf MAC-SAP-Rate). Die 224 Gbit/s-Zahl bleibt nur im Kontext der Peak-Forschungsergebnisse.
• ELC/802.11bk und 802.11br ergänzt: Der Artikel erwähnte ursprünglich keine Nachfolgestandards, die in 2024–2025 aktiv sind und LiFi in sichtbare und erweiterte Nah-Infrarot-Bänder erweitern sowie WDM- und PQC-Funktionen hinzufügen.
• WireGuard Keepalive genau dokumentiert: Die Standard-Intervall von 25 Sekunden ist die Empfehlung des WireGuard-Projekts; die 60-Byte-Größe auf der Leitung wurde bestätigt. Im Beispiel wurde auf 10 Sekunden reduziert, um das Verhalten in SCIF-ähnlichen Firewalls widerzuspiegeln.
• TCP-Congestion-Collapse-Mechanismus anhand RFC 5681 erklärt: Die cwnd/ssthresh-Mechanik wurde präzise dargestellt.
• RaptorQ anhand RFC 6330 referenziert: Die Claims zu Fountain Codes sind auf den IETF-Standard bezogen. Der Rekonstruktions-Threshold ist korrekt als etwa K Symbole beschrieben.
• Reed-Solomon-Implementierung genannt: klauspost/reedsolomon Go-Bibliothek (MIT-Lizenz, >1 GB/s/Core) statt vager Open-Source-Optionen.
• Echte Einsätze ergänzt: pureLiFi Kitefin / US Army USAREUR-AF (2021), Vibrint für klassifizierte Umgebungen (April 2024), Fraunhofer HHI Industriearbeit, und Intelligent Waves als bestätigte Praxisfälle.
• MTU- und Socket-Buffer-Richtlinien hinzugefügt: Konkrete sysctl-Werte für die Nach-Blackout-Wiederherstellung.
• Unbestätigte Leistungszahlen entfernt: Keine unbelegten Durchsatz-Benchmarks oder ungeprüften Vergleichsnummern in dieser Version.
